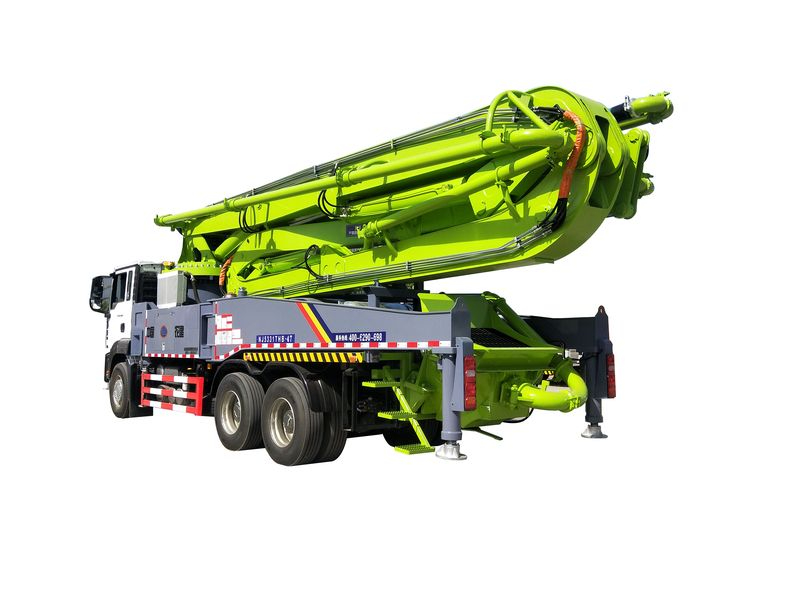

Гидравлический цилиндр компании Hubei Jiaheng Technology Co., Ltd. выполняет основную энергетическую задачу по подаче высокого давления в бетононасосном оборудовании, и его производительность напрямую определяет эффективность перекачки, стабильность системы и срок службы оборудования. Ниже приведены конкретные сценарии применения и технологические достижения компании Jiaheng.:

Применение основного гидравлического цилиндра в бетононасосном оборудовании

1. Главный насосный цилиндр

Назначение: Обеспечивает возвратно-поступательное движение поршня транспортирующего цилиндра для проталкивания бетона по трубопроводу.

Технические проблемы:

Высокочастотный импульсный удар;

Максимальное мгновенное давление при вращении бетонного поршня в обратном направлении составляет ≥ 45 МПа.

Поршень с двумя ступенчатыми амортизаторами;

На поверхность штока поршня нанесено ультразвуковое напыление WC-10Co4Cr.

2. Поворотный гидроцилиндр клапана S-образной трубы

Функция: Привод S-образной трубки позволяет быстро переключаться между транспортирующими цилиндрами, обеспечивая непрерывную перекачку.

Основные требования:

Точное позиционирование;

Устойчивость к проникновению бетонного раствора.

Встроенный датчик положения;

Тройное уплотнение направляющей втулки: кольцо для сбора пыли + уплотнитель + противообрастающая кромка.

3. Цилиндр управления рычагом

Назначение: Многосекционная телескопическая стрела для подъема и разворота.

Тип гидравлического цилиндра: многоступенчатый телескопический цилиндр.

Технология синхронного управления;

Закалка на промежуточной частоте и твердое хромирование штока поршня.

4. Гидравлический цилиндр системы смешивания

Назначение: Привод лопастей для перемешивания в бункере для предотвращения расслоения или засорения бетона.

Особенности условий работы:

Длительное воздействие износа раствора;

Необходимость устранения последствий заклинивания заполнителя.

Прокатка и укрепление внутренней стенки цилиндра;

Большой диаметр штока поршня увеличивает его сопротивление изгибу на 40%.

Преимущества и характеристики гидроцилиндра Jiaheng

1. Расчетный срок службы составляет 500 000 циклов, цикл капитального ремонта оборудования увеличен на 150%

2. Когда объемный КПД составляет ≥ 98%, объем перекачки увеличивается на 5-8%%

3. Время перекачки S-образной трубки составляет 0,15 с, а скорость закупоривания снижается на 40%

4. Максимальное сопротивление давлению составляет 55 МПа, что подходит для перекачки высококачественного бетона C100
