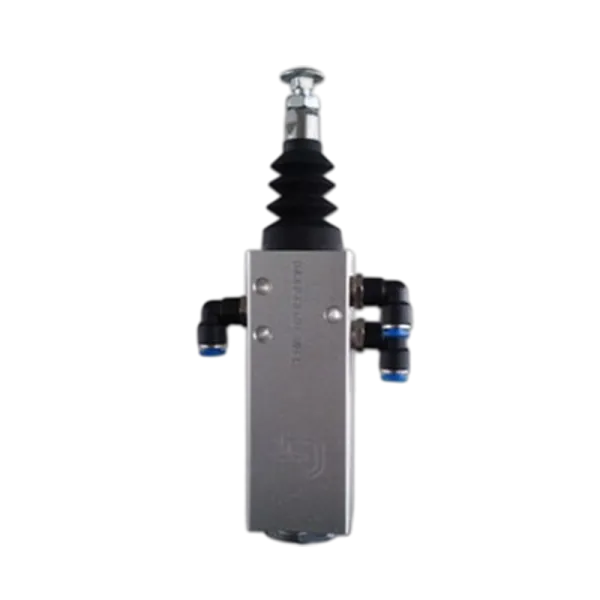

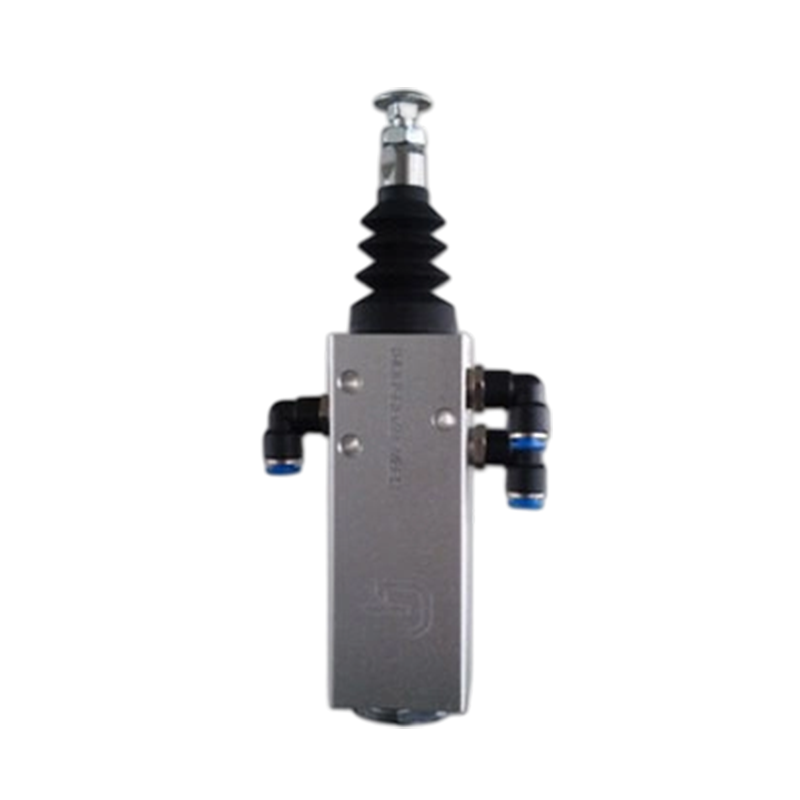

Функция
Ограничение хода: определение положения привода и переключение срабатывания триггера (например, реверс, сброс давления).
Фиксация положения
ограничение диапазона движения для предотвращения повреждений, вызванных чрезмерным перемещением
Защита от перегрузки
Автоматический сброс давления в случае перегрузки во избежание перегрузки механической конструкции
Номинальное давление
16-35 МПа
Предельная точность
≤± 0,5 мм (тип механического срабатывания), ≤± 1,5 мм (тип гидравлической индукции)
Время отклика
≤ 10 мс (механический пуск), ≤ 30 мс (гидравлическая индукция)
Режим управления
механический блокиратор столкновений, индукция гидравлического давления, управление электромагнитным сигналом
Уровень защиты
IP65 (корпус клапана), IP67 (модуль датчика)
(1) Механизм двойного ограничения
Механический жесткий предел: Встроенная регулируемая конструкция противоударного блока, предельная погрешность ≤ ± 0,3 мм, выдерживает ударную силу 5000 Н (например, предел закрытия пресс-формы для литьевой машины).;
Гидравлический плавный предел: Сердечник клапана, чувствительного к давлению, автоматически сбрасывает давление при превышении скорости, время срабатывания составляет ≤ 15 мс, что позволяет избежать сильного удара.
(2) Высокоточное управление положением
Применение магнитострикционных датчиков перемещения (точность ± 0,1 мм) в сочетании с электрогидравлическими пропорциональными клапанами обеспечивает управление по замкнутому контуру с точностью повторного позиционирования ≤± 0,5 мм (применимо к пределу рабочего стола станка).;
Диапазон регулировки предельного клапана с механическим приводом составляет 0-100 мм, что подходит для различных условий хода.
(3) Конструкция с защитой от ударов и длительным сроком службы.
Сердечник клапана изготовлен из сплава 27SiMn и покрыт твердым хромом (толщина 20 мкм), его ударопрочность составляет ≥ 500000 раз (срабатывает 1000 раз в день в течение 14 лет).;
Система уплотнения выполнена из композитного материала полиуретан + металлический каркас, скорость утечки составляет ≤ 3 капель в минуту, что подходит для высокочастотных воздействий.
(4) Интеллектуальная интеграция и мониторинг.
Встроенный интерфейс шины CANopen, загрузка данных о предельном положении и давлении в режиме реального времени, включение звуковой и световой сигнализации в случае отклонений от нормы (время отклика ≤ 50 мс);
Поддержка удаленной настройки предельных значений (через человеко-машинный интерфейс HMI), адаптированных к потребностям быстрого переключения между различными рабочими условиями.
(5) Полная адаптация к окружающей среде
Термостойкость -40 ℃ ~ + 80 ℃, время отклика ≤ 20 мс при температуре окружающей среды -20 ℃.;
Защита от вибрации до 50 Гц, ускорение 30g (стандарт ISO 16750), подходит для строительной техники с неровной поверхностью.
