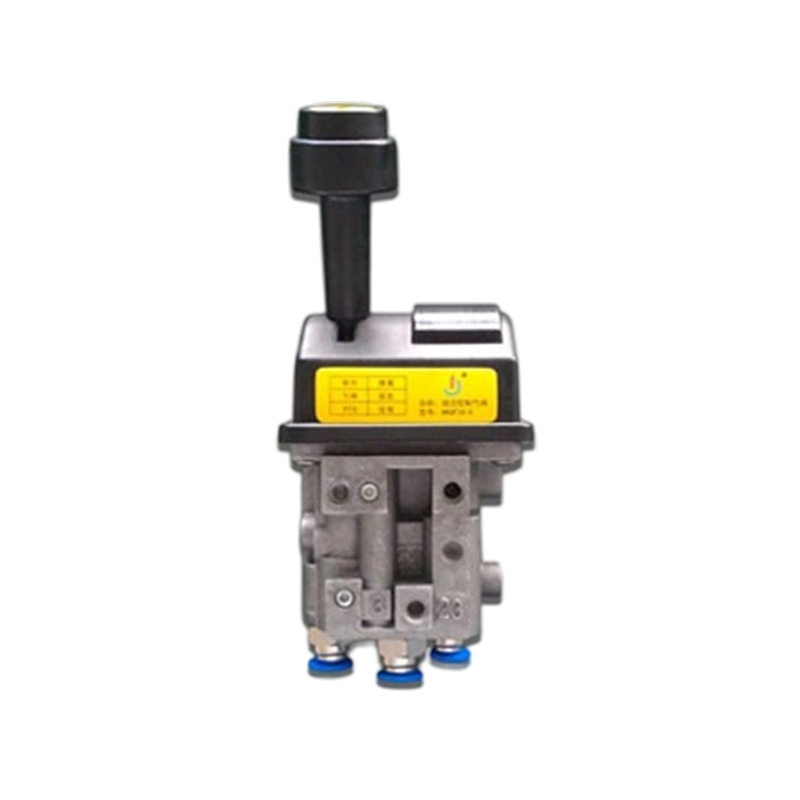

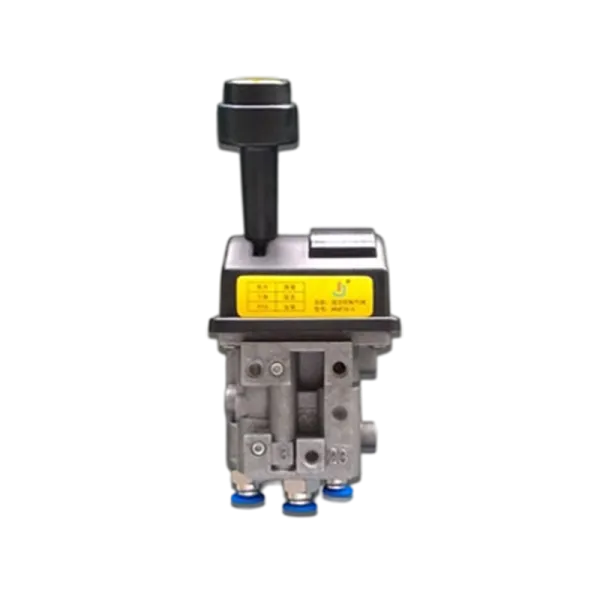

Подробная информация о продукте
Функция
Преобразование сигнала газ-жидкость: Линейное преобразование сигнала давления воздуха в величину гидравлического регулирования (расход/давление)
Пропорциональная регулировка: Путем плавной регулировки гидравлической мощности в зависимости от величины сигнала давления воздуха достигается бесступенчатая регулировка скорости/давления привода
Диапазон регулирования давления
0,1-1,2 МПа
Выходное гидравлическое давление
0-35 МПа
Точность контроля
≤± 1% FS
Рабочая среда
гидравлическое масло (вязкость 10-460 сСт), эмульсия
Уровень защиты
Степень защиты IP65
Преимущества и характеристики
Высокоточное линейное управление:
Благодаря использованию пропорционального электромагнита с обратной связью по усилию + конструкции сердечника прецизионного клапана линейность пневмогидравлического преобразования составляет ≥ 99%, а выходное давление/расход строго пропорциональны пневматическому сигналу, что подходит для управления движением прецизионного обрабатывающего оборудования.
Встроенный датчик перемещения (точность ± 0,01 мм), отслеживающий положение сердечника клапана в режиме реального времени, устраняет гистерезисную ошибку (≤ 0,5%) благодаря ПИД-регулятору с замкнутым контуром.
Быстрый динамический отклик:
Сердечник клапана имеет легкую конструкцию (масса ≤ 200 г) в сочетании с коротким демпфирующим отверстием (длина ≤ 5 мм) и временем нарастания ступенчатого срабатывания ≤ 15 мс, что соответствует динамичным условиям работы высокоскоростных штамповочных машин, машин для литья под давлением и т.д.
Оптимизируйте объем камеры пневматического управления до уровня менее 15 см3 с задержкой передачи сигнала давления ≤ 3 мс, что подходит для сценариев дистанционного управления.
Широкая адаптируемость к рабочим условиям:
Диапазон термостойкости -40 ℃ ~ + 80 ℃, все еще может поддерживать время отклика ≤ 30 мс при низкой температуре окружающей среды -20 ℃.;
Защита от вибрации до 50 Гц, ускорение 50g (соответствует стандарту ISO 16750), подходит для работы строительной техники в неровных условиях.
