Подробная информация о продукте
Функция

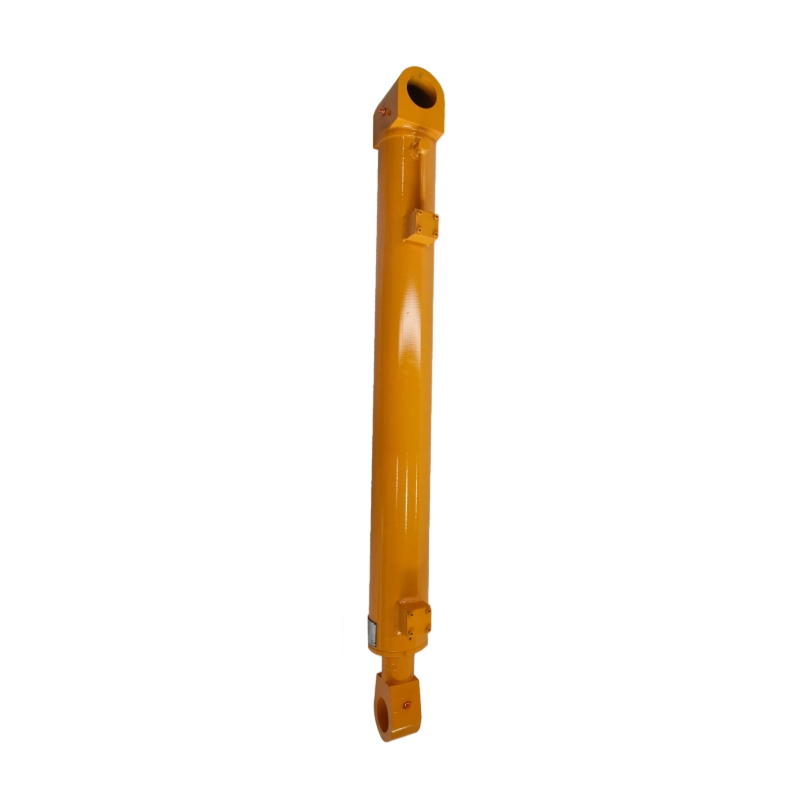

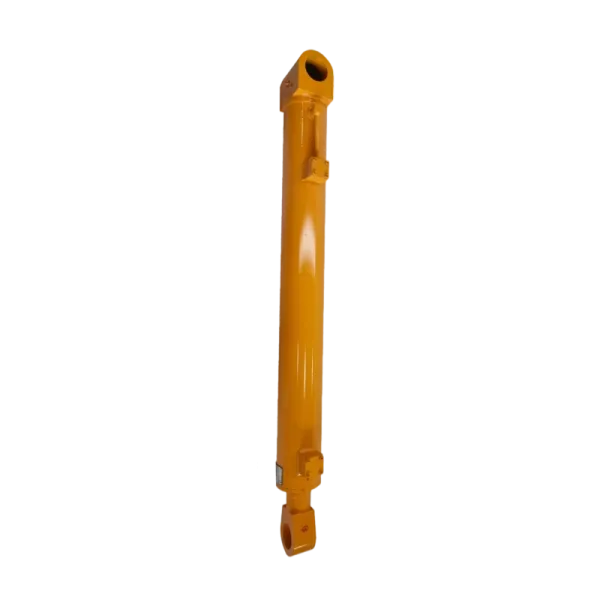

Основной гидравлический узел управления, который управляет стрелой для полной регулировки амплитуды, выдвижения и трехмерного положения, обеспечивая точное позиционирование распылительной головки
Диаметр цилиндра
60-180 мм
Осевая нагрузка
150КН-2800КН
Диаметр стержня
35-130 мм
Рабочее давление
24-34 МПа
Преимущества и характеристики
Конструкция, защищающая от загрязнения бетоном:
В системе уплотнения используется конструкция из полиуретана с двумя кромками и металлическим каркасом в сочетании с лабиринтным кольцом для защиты головки блока цилиндров от образования шлама (уровень защиты IP69K), которое может блокировать попадание более 99% бетонного раствора, предотвращая царапины на штоке поршня и загрязнение гидравлического масла;
На поверхность штока поршня нанесено керамическое покрытие (толщиной 0,2-0,4 мм), распыляемое со сверхзвуковой скоростью, что в три раза повышает его износостойкость по сравнению с традиционным хромированием и подходит для частого расширения и сжатия при распылении.
Точное позиционирование на миллиметровом уровне:
Встроенный магнитострикционный датчик перемещения (точность ± 0,5 мм) и электрогидравлический пропорциональный клапан, многорычажный гидроцилиндр с погрешностью синхронизации ≤ 2 мм, обеспечивающий точность позиционирования распылительной головки ≤ 30 мм, что соответствует требованиям к формообразованию при распылении на изогнутые поверхности туннелей.;
Амплитудную скорость можно точно регулировать в диапазоне от 0,1° до 5°/с, а максимальное давление при запуске/остановке составляет ≤12% от номинального давления, что снижает разбрызгивание во время нанесения бетона.
Система безопасности и адаптация к окружающей среде:
Оснащен двумя гидравлическими блокировками управления и системой аварийного удержания давления, погрешность блокировки рычага составляет ≤ 1,5 мм в случае внезапного снижения давления, что предотвращает падение распылительной головки; Головка блока цилиндров оснащена клапаном защиты от перегрузки (с давлением открытия, в 1,3 раза превышающим номинальное давление).;
Термостойкость от -30 ℃ до + 80 ℃ в сочетании с гидравлическим шлангом, устойчивым к ультрафиолетовому излучению, подходит для условий с разницей температур между карьерами и туннелями и может стабильно работать на высоте более 4000 метров над уровнем моря.
