Подробная информация о продукте
Функция

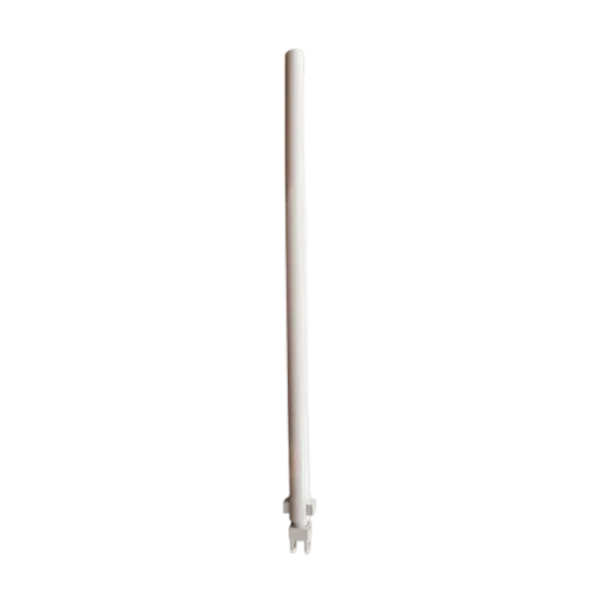

Основной гидравлический исполнительный узел, который управляет многосекционным выдвижением и сжатием стрелы крана, обеспечивая динамическую регулировку длины стрелы и поддержки груза
Диаметр цилиндра
φ 80-240 мм
Осевая нагрузка
200КН-4000КН
Диаметр стержня
50-160 мм
Рабочее давление
28-40 МПа
Преимущества и характеристики
Прецизионное синхронное управление:
Благодаря встроенным датчикам перемещения и пропорциональному управлению группой клапанов с замкнутым контуром погрешность синхронизации при разгибании и сжатии нескольких рычагов составляет ≤ 1,5 мм (при длине рычага 20 метров), что в сочетании с механическим механизмом синхронизации позволяет достичь "нулевого смещения" при разгибании и сжатии, избегая повреждения конструкции вызвано вмешательством руки.
Конструкция с защитой от эксцентричной нагрузки:
Корпус цилиндра изготовлен по технологии ковки + хонингования 42CrMo, а поверхность штока поршня покрыта твердым хромом и отполирована до зеркального блеска. Направляющая втулка с противоэкцентриковой нагрузкой позволяет выдерживать крутящий момент эксцентриковой нагрузки в пределах 3° и адаптироваться к сложным условиям подъема.
Износостойкая конструкция с длительным сроком службы:
Уплотнительная система изготовлена из композитного материала полиуретан + фторопласт, термостойкость которого составляет от -40 ℃ до + 120 ℃. В сочетании с фосфатированием внутренней стенки цилиндра, он обеспечивает срок службы ≥ 150000 циклов в агрессивных средах, таких как песок, пыль, солевые брызги и т.д. (рассчитанный на основе 100 циклов расширения и сжатия в день, он может использоваться в течение 4 лет).
Многочисленные меры безопасности:
Благодаря встроенному балансировочному клапану и двойным гидравлическим замкам положение шарнира крана фиксируется в случае внезапной потери давления, что предотвращает свободное падение крана;
Головка блока цилиндров оснащена амортизирующими отверстиями, а конечная скорость расширения автоматически снижается до 0,1 м/с для снижения вибрации при ударе;
Внешний встроенный датчик давления, мониторинг давления в цилиндре в режиме реального времени, разгрузка гидравлической системы в случае избыточного давления, что позволяет избежать риска взрыва цилиндра.
