Технические параметры
Функция

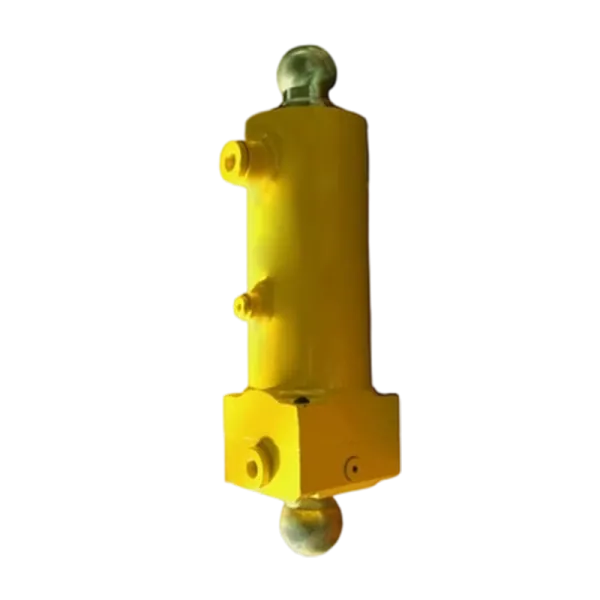

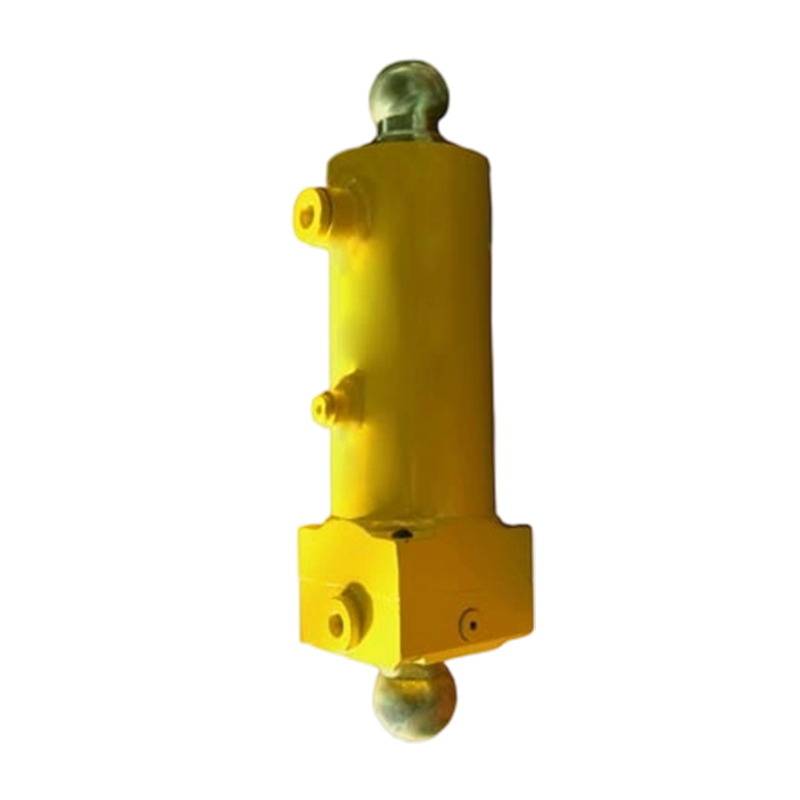

Управляйте поворотом распределительного клапана точно, быстро и надежно
Диаметр цилиндра
180мм -280мм
Осевая нагрузка
300 кН -800 кН+
Диаметр стержня
110мм -180мм
Рабочее давление
28 МПа -35 МПа+
Основные характеристики
Масляный цилиндр двойного действия: впуск/выпуск масла осуществляется поочередно с обеих сторон поршня, что приводит к возвратно-поступательному движению штока поршня (выдвижению/втягиванию) в соответствии с левым и правым поворотом клапана S соответственно.
Короткий ход, высокочастотная коммутация: Ход поршня небольшой (обычно 200-300 мм), но частота переключения чрезвычайно высока (до десяти или даже десятков раз в минуту), что требует высокой скорости реакции, плавного переключения и отсутствия ударов.
Точный контроль положения: Необходимо точно зафиксировать конечные положения на обоих концах (левое и правое поворотные положения), убедившись, что отверстие клапана S полностью совмещено с выпускным отверстием транспортирующего цилиндра, чтобы избежать утечки или заклинивания. Часто используется механический ограничитель или гидравлическая буферизация.
Отличная герметичность: Динамическое уплотнение (уплотнение штока поршня) имеет решающее значение, поскольку оно должно выдерживать высокое давление, высокочастотные колебания и иметь минимальную утечку. Внутренняя утечка может привести к медленному и слабому переключению клапанов, в то время как внешняя утечка может привести к загрязнению окружающей среды и потере гидравлического масла.
Компактная конструкция: обычно устанавливается рядом с группой клапанов насосной системы в условиях ограниченного пространства, что требует компактной конструкции.
Способ подключения: Дно цилиндра и конец штока обычно соединяются с поворотным рычагом или приводным механизмом группы клапанов с помощью серег, вилок или штифтовых валов.
